0.3級精度500N.m扳手扭力檢定儀廠家直銷 檢測軸承扭矩用50公斤扭力校準儀

SGCMY系列扭力扳手測試儀簡介
上海鑄衡沖擊生產制造的0.3級精度500N.m扳手扭力檢定儀廠家直銷 檢測軸承扭矩用50公斤扭力校準儀用于校驗各種扭矩扳手的測試儀器，硬件擴充性強，軟件平臺靈活。由高精度扭矩傳感器和受力支架等共同組成。其測試準確、性能穩定、功能豐富、操作簡便。0.3級精度500N.m扳手扭力檢定儀廠家直銷 檢測軸承扭矩用50公斤扭力校準儀是性價比很高的測試儀器，已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。扭矩扳手檢定儀是檢定扭矩扳子專用設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

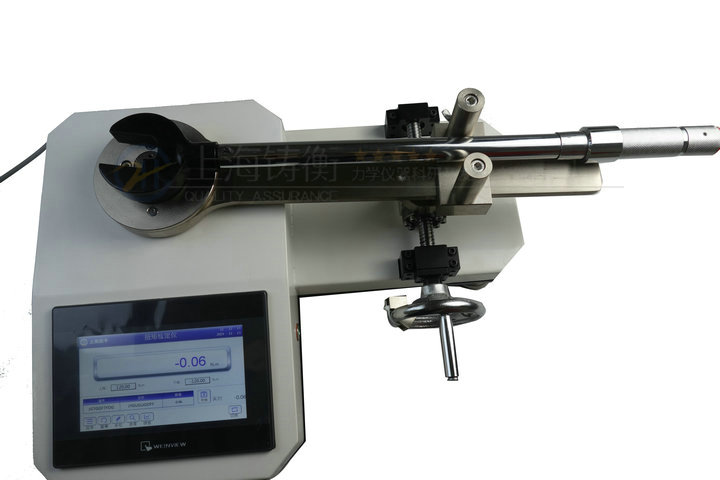

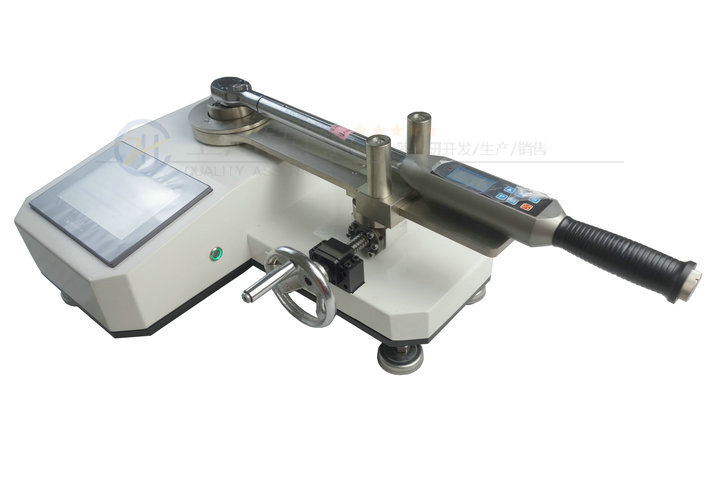

扭力扳手測試儀圖片

功能特點
1、 高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。

扭力扳手測試儀規格參數

型號 指標		SGCMY -50	SGCMY -100	SGCMY-200	SGCMY-300	SGCMY -500	SGCMY - 1000	SGCMY-2000	SGCMY-3000	SGCMY -5000
***大測量值	N•m	50	100	200	300	500	1000	2000	3000	5000
分度值	N•m	0.005	0.02	0.02	0.02	0.05	0.5	0.5	0.5	0.5
外形尺寸mm		555×335×235		655×335×255		915×415×285	1145×415×285	1820×525×320		2450×650×420
被檢長度范圍mm		150～450		150-500	150-700	150～780	150～1010	250～1750		350～1900
寬度行程mm		100		100	125	144	180	280		370
高度行程mm		80
精度		±1%
電源		220V電源
凈重量		32Kg		40Kg		47Kg	52 Kg	65Kg		118Kg

部件組成
扭力扳手測試儀的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

***事項：
1、在使用扭力測試儀前，先確定測試儀電量是否足夠，再打開電源開關。若電量不足時，在LCD左上方出現"LOBAT"，需充足電（充電時間3-5小時）。
2、2、要固定扭力測試儀，可使用固定旋鈕。
3、調節調零旋鈕來做扭力測試儀測試前數值調零。（調零時，模式開關必須處于TRACK檔上。）
4、4、根據測試需要，選擇單位切換開關來調整力矩單位。
5、選擇需要的測量模式，通阿過測量模式開關選定跟隨值（TRACK）或峰值（PEAK）。
6、當需要測量峰值時，設定模式開關峰值（PEAK）檔，測量出來的數值會保留5秒以上。假如按一下復位按鈕，數據會自動清除歸零。
7、根據不同的被測物，來選擇匹配的帶***框的測試配件。當使用扭力測試儀測量電動起子或氣動起子等工具時，選阿用合適的測試配件安置在測試傳感頭上。（可為不同的被測物定制合適的治具）

工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。
